Spitfire Mk.IXc (Eduard) 1/48

Hozzászólás Szerző: Mountainjudge »

A másik fórumon Büte Miki barátommal elkezdtünk egy mini GB-t ketten ebben a témában. Ő simán csak dobozból épít én vettem az alapkészlethez egy féklap szettet.

Először a féklapok helyeinek kivágásához volt kedvem. :)

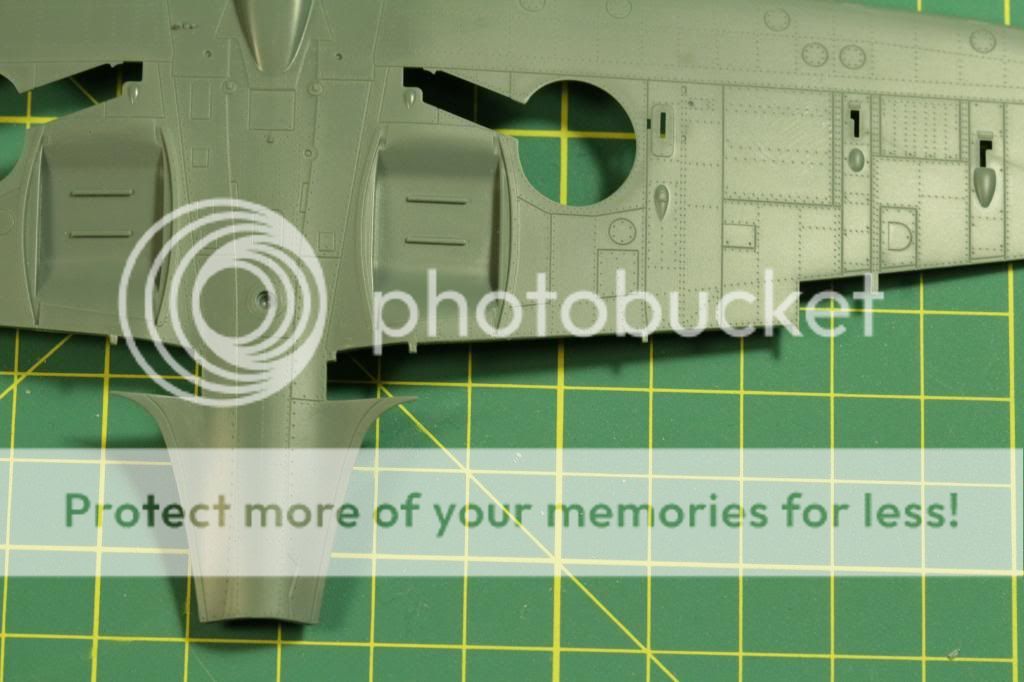

A műanyag.
Kép

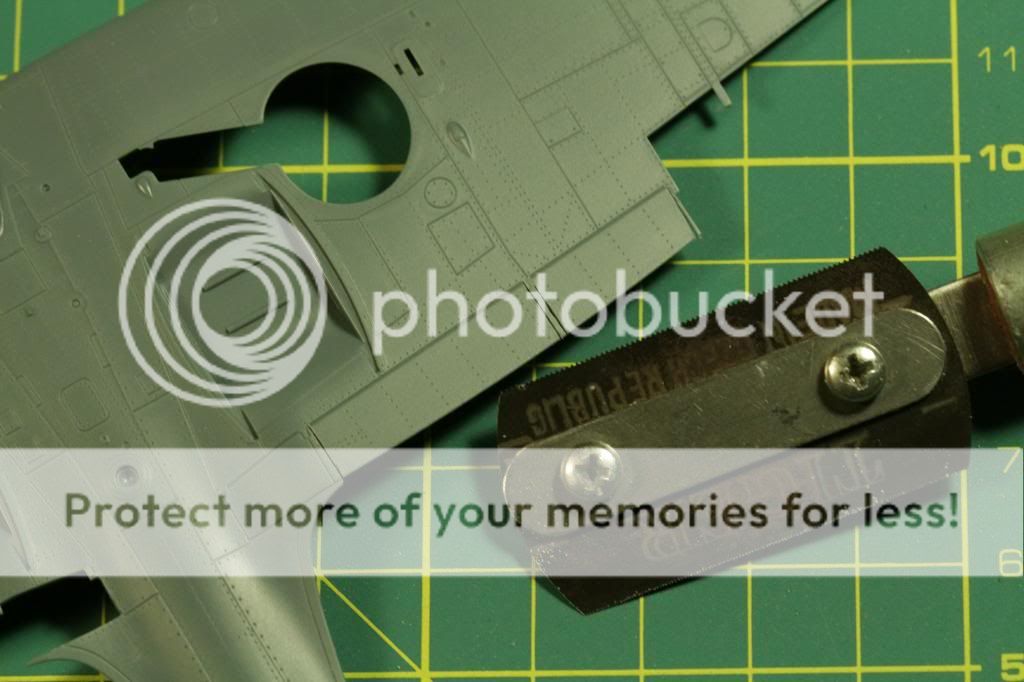

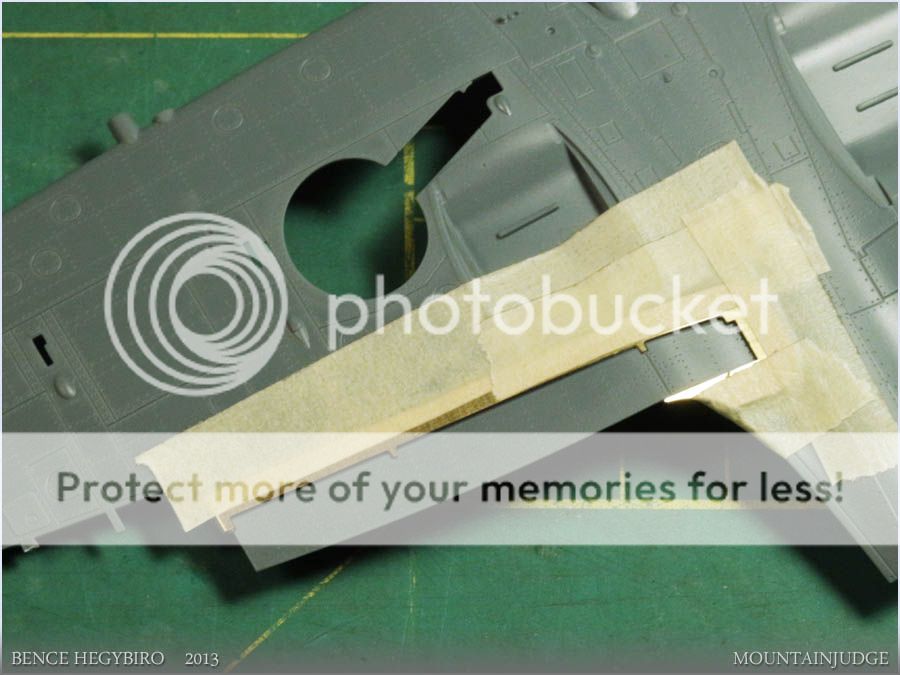

A rézmaratásban van egy sablon. Felragasztottam maszkoló papírral. A hosszú szakaszoknál a segítségemre volt.
Kép

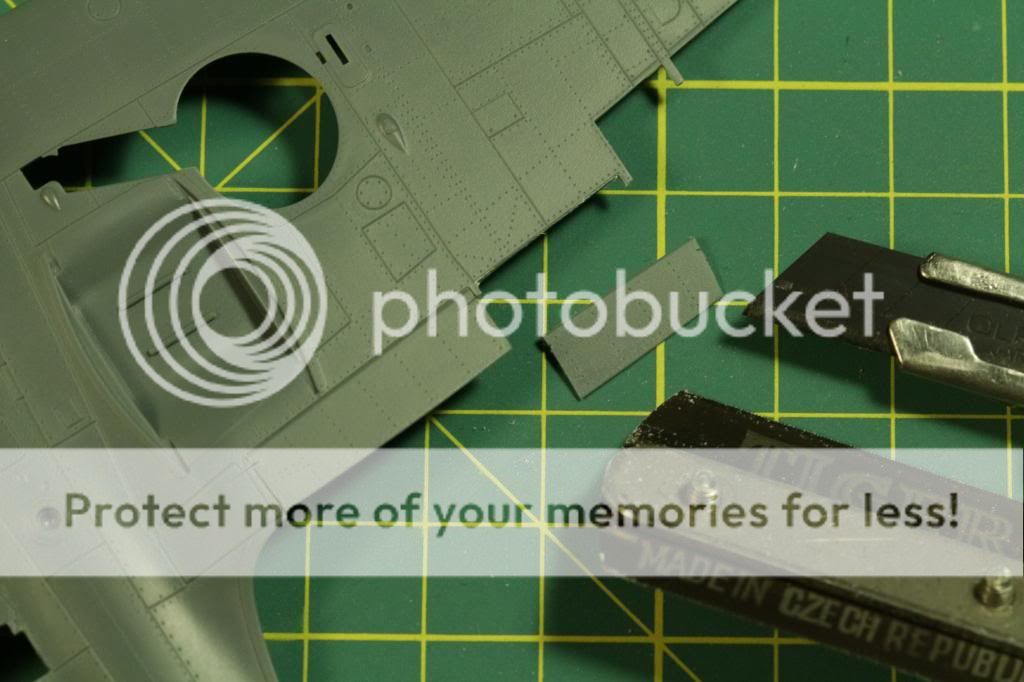

A kivágás kész. A kis féklap kivágásakor már levettem a sablont mert útban volt. Látszik, hogy a vágás finomításakor véletlenűl levágtam a csűrő melletti kis bütyköt. Sebaj kis sztirol darabbal pótoltam. :)
Kép

A másik oldali féklapnál egy kis tutoriallal folytatom, hogy ha valaki még nem mert belevágni ilyen átalakításba (ami ugye az eredeti műanyag alkatrészek bizonyos részeinek az eltávolításával kezdődik) hátha ettől megjön a kedve.
Pár alapszabály.
- 1. Mindig új éles pengét használjunk, akár közben is cseréljünk pengét vagy törjük le a kicsit kevésbé élest.
- 2. Ha lehet mindig kis erőkkel dolgozzunk. Ha erősen nyomjuk a szerszámot könnyen kontrollálhatatlanul elugrik, evvel megsértve a munkadarabot vagy a kezünket.
- 3. Ha lehet mindig egy kicsit a kivágandó darab felé hasson a tevékenységünk iránya. Ha a kivágandó darabnak is meg kell maradni a lehető legjobb állapotban akkor ez a szabály érvénytelen.
- 4. Amikor faragunk akkor mindig csak kis fogásokat vegyünk. Ha nagyobb darabot akarunk levágni akkor nagyobb erőt kell alkalmaznunk és ez ellentmond a kifaragás második törvényének. :)

Most így ennyi jutott az eszembe.
Kezdjük.
A szárny ezen oldalán nem használtam a sablont, hogy egy viszonylag általános de kicsit nehezített helyzetet mutassak be. Az eduard sablon jelentősége csak annyi volt, hogy a hosszabb féklapnál lehetett kicsit virgoncabban dolgozni mert vezette a szerszámot meg a kis kiálló bütyköket védte. A kis féklap kivágásánál már nem volt használható mert nem fért tőle oda a szerszám.

Jelen esetünkben a fent említett kiálló bütykök megóvása nehezíti a munkát.

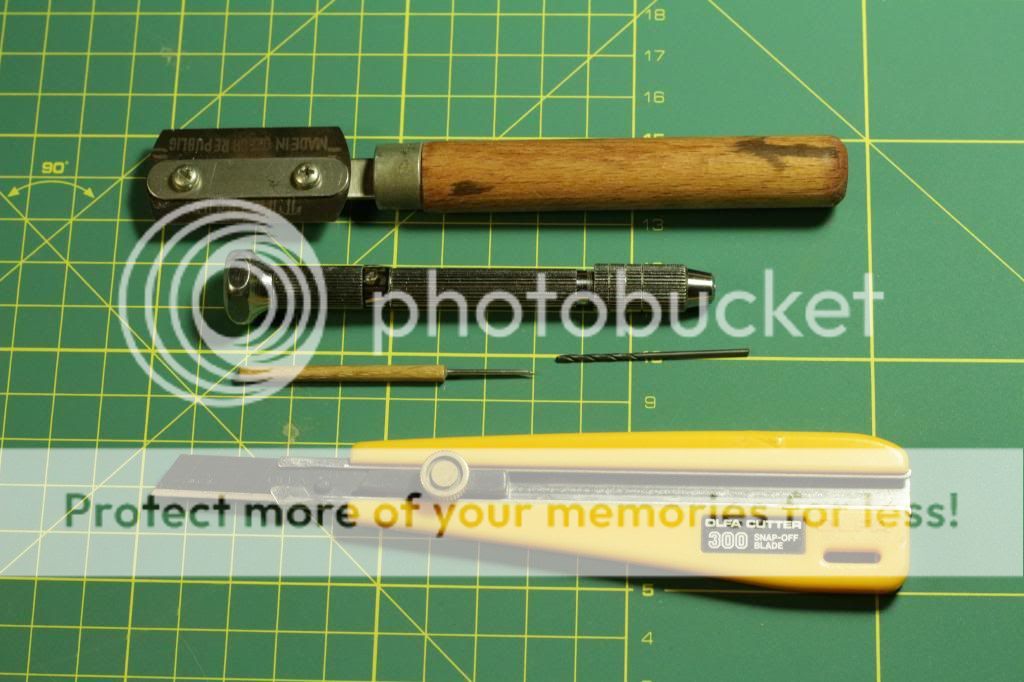

A szerszámok amiket használtam. Végül is a kézi furót és a tűt nem használtam  és egy vastagabb fúrószárra volt szükség.
Kép

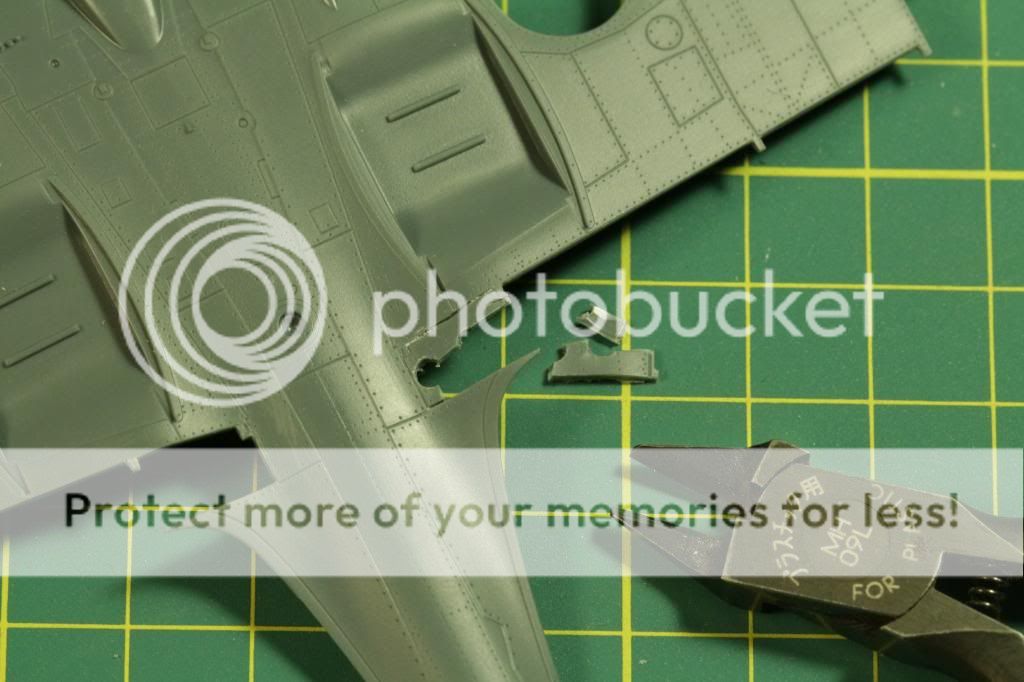

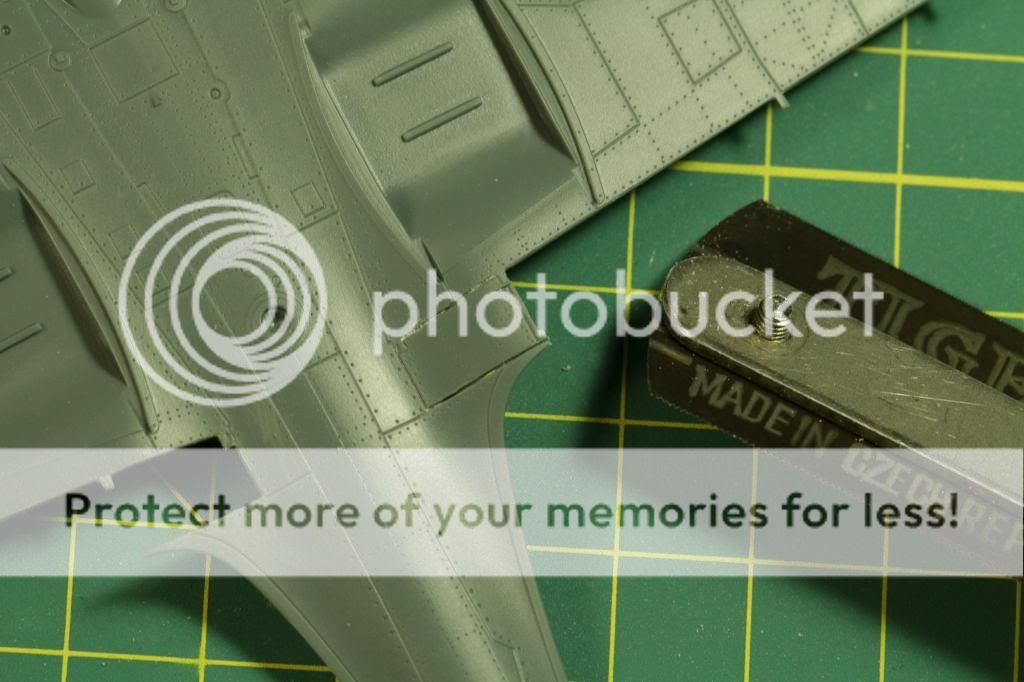

Első lépésként lapfűrésszel bevágtam a bütykökkel párhuzamosan megkezdve evvel a bütykök tehermentesítésének műveletét.
Kép

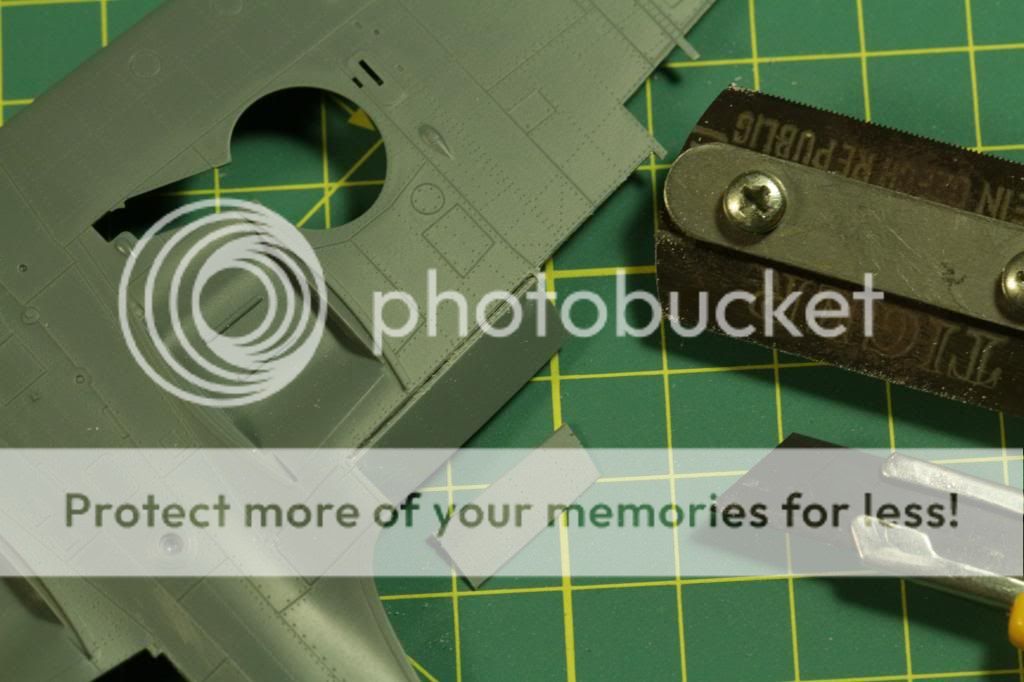

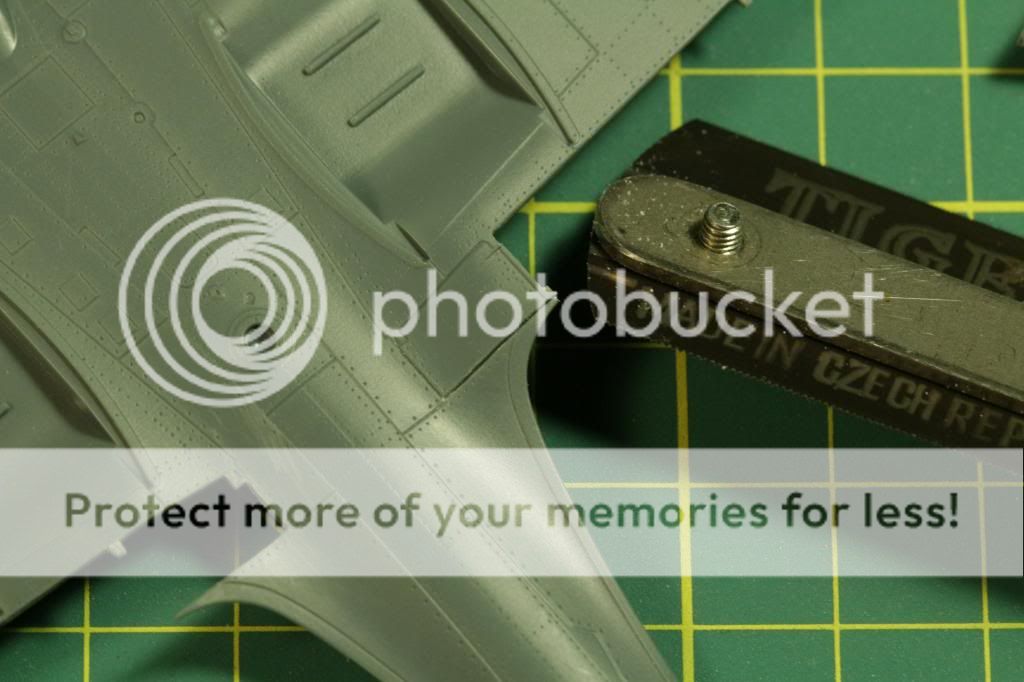

Aztán mivel az anyagvastagság vékony volt ezért pengével eltudtam végezni a következő vágásokat.
Kép

Türelmes, kis erejű karcolgatással a két szerszámot váltogatva a féklap kisebbik felét kivágtam.
Kép

Folytattam a hosszabik darabbal. Amikor már lehetett elkezdtem a másik kezemmel billenteni a kivágandó darabot, evvel is segítve, hogy a szerszám ne szoruljon meg.
Kép

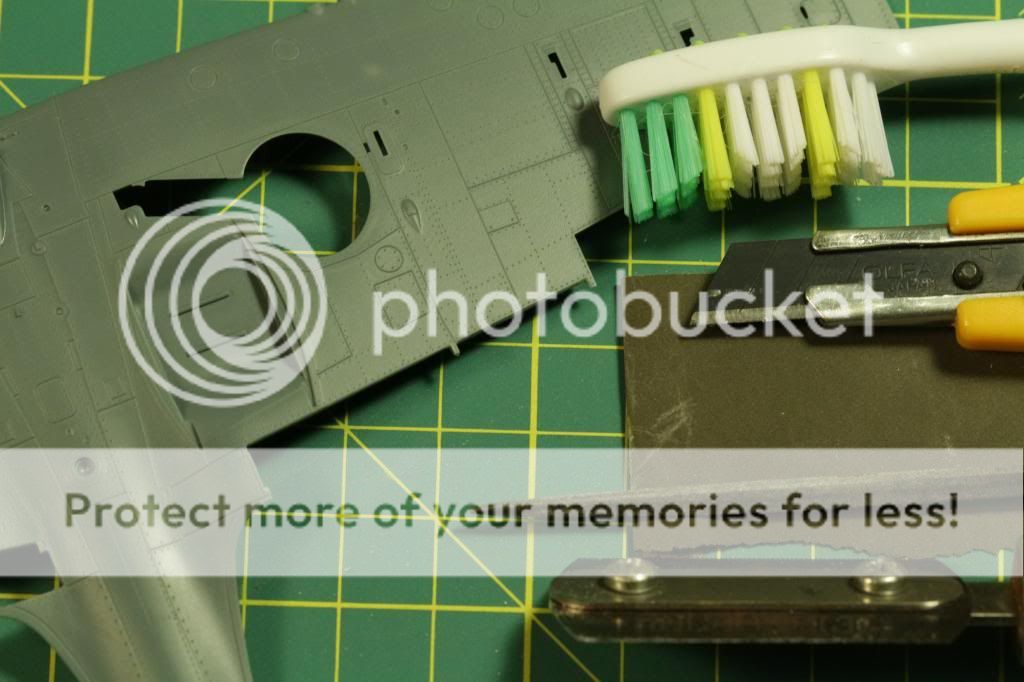

Kész a könnyebbik kivágás. Még a képen látható eszközöket használtam a végleges állapot kialakításához. A fogkefe hasznos eszköz a sorják takarításához. használjuk rendszeresen mert így tisztán dolgozunk másrészt látjuk mit csinálunk. ;)
Kép

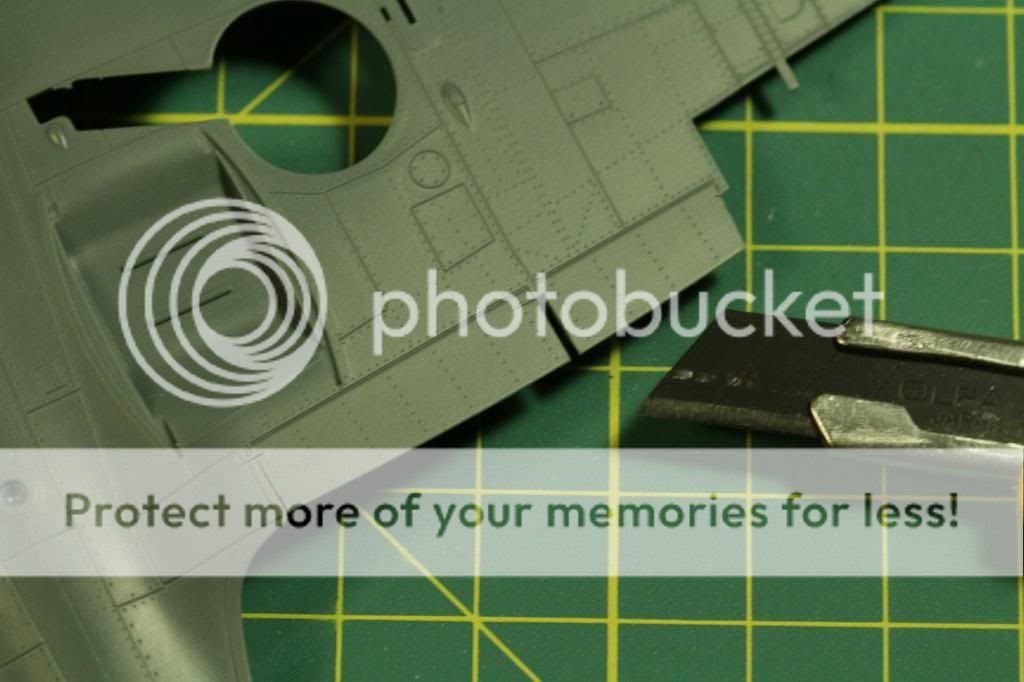

A kis féklap kivágását a könnyebben hozzáférhető él kivágásával kezdtem. Sajnos nem tudtam végig vágni mert a fűrész tartója akadályozott ebben.
Kép

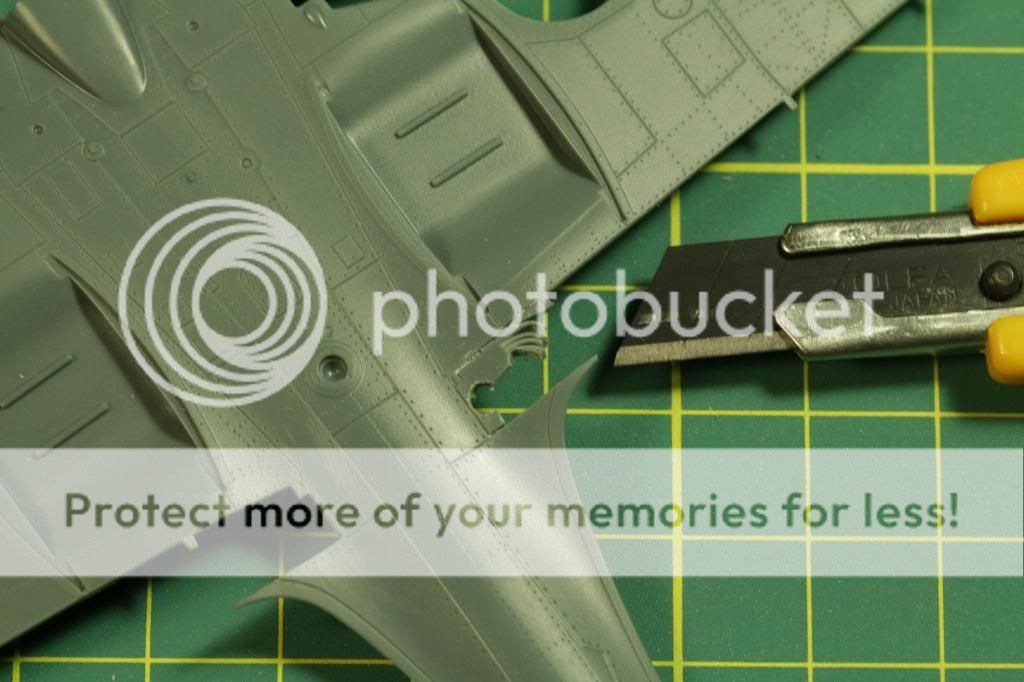

A kinszevedős élt is úgy ahogy bekarcoltam. Nagyon nem lehet hozzá férni és mindkét végén van bütyök. Látható, hogy itt már sajnos kétszer kiugrott a szerszám és ici picit megsértettem a felületet.
Kép

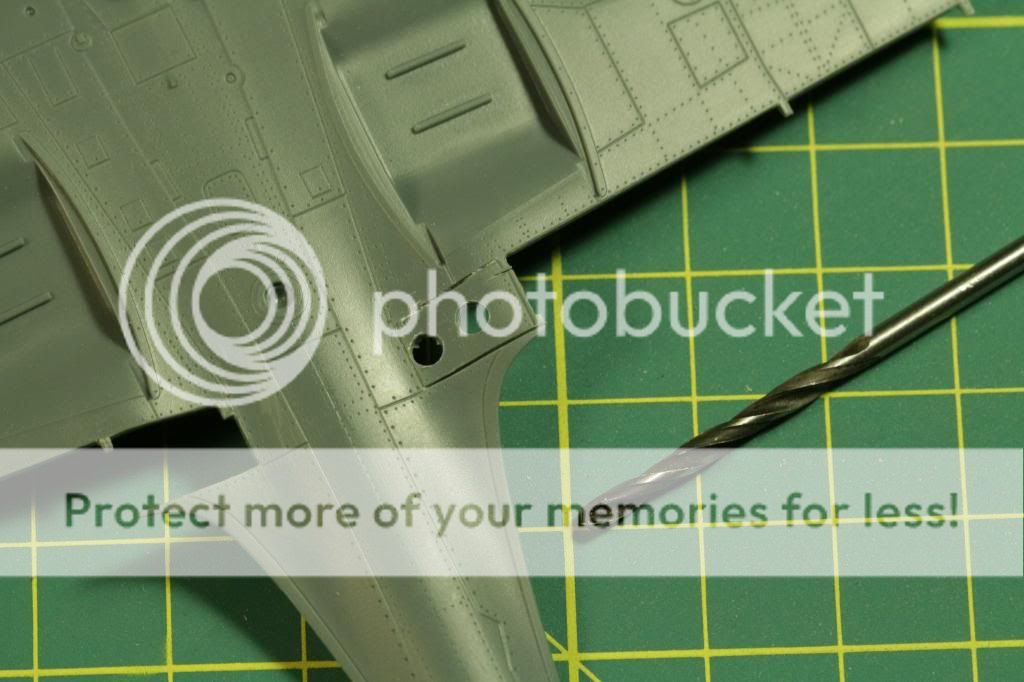

Ezután fúrtam két lyukat a féklapba evvel is nagyobb mennyiségű anyagot eltávolítva.
Kép

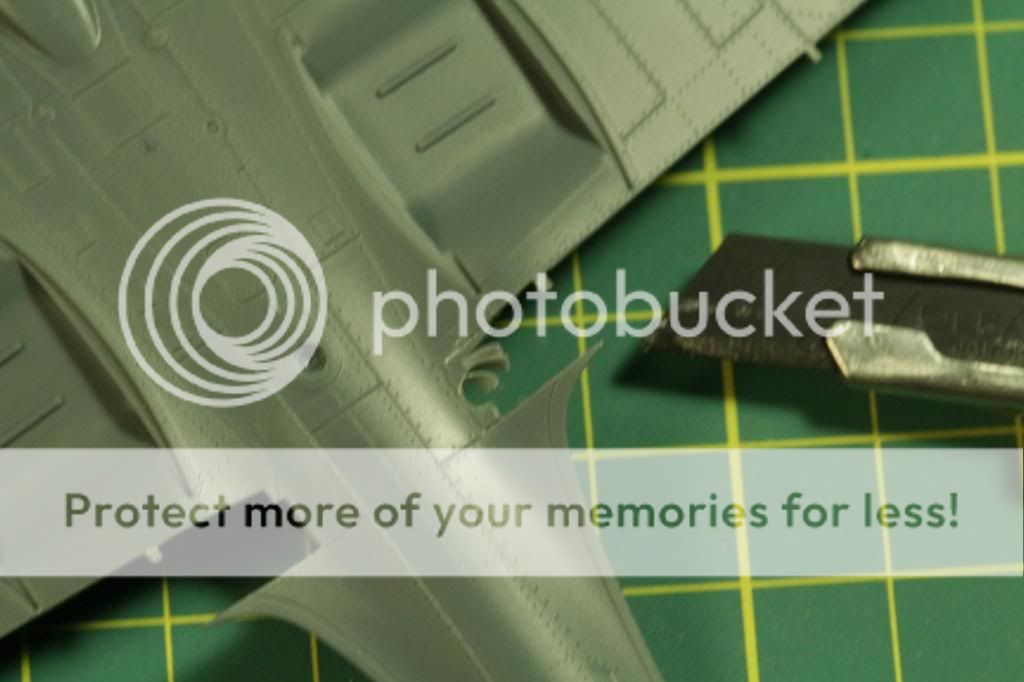

Tamiya szerszámmal elkezdtem kicsipkedni a féklapot.
Kép

Ezután már faragás, csiszolás következik. Látható, hogy milyen vékony darabok kivágásával haladok, nem próbálom meg egybe kivégni. (4. szabály)
Kép

Sajnos egy kicsit bemozdult a kép de az látszik rajta, hogyan haladok tovább.
Kép

Innentől kezdve, türelmesen mindig kicsiket vágva kialakítottam a végleges formát. pengével, tűreszelővel és néha csiszolópapírral dolgoztam.

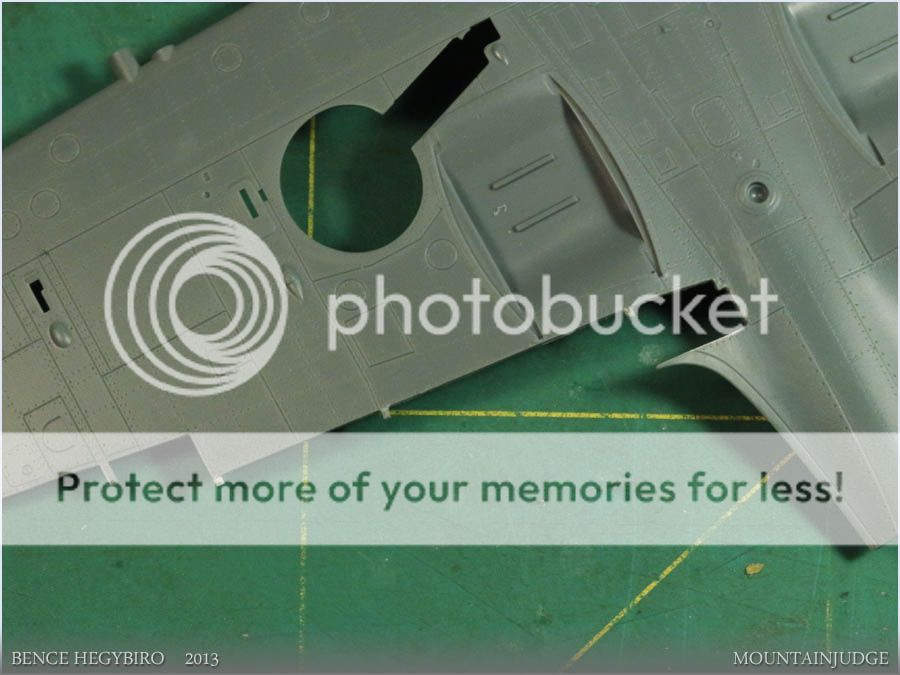

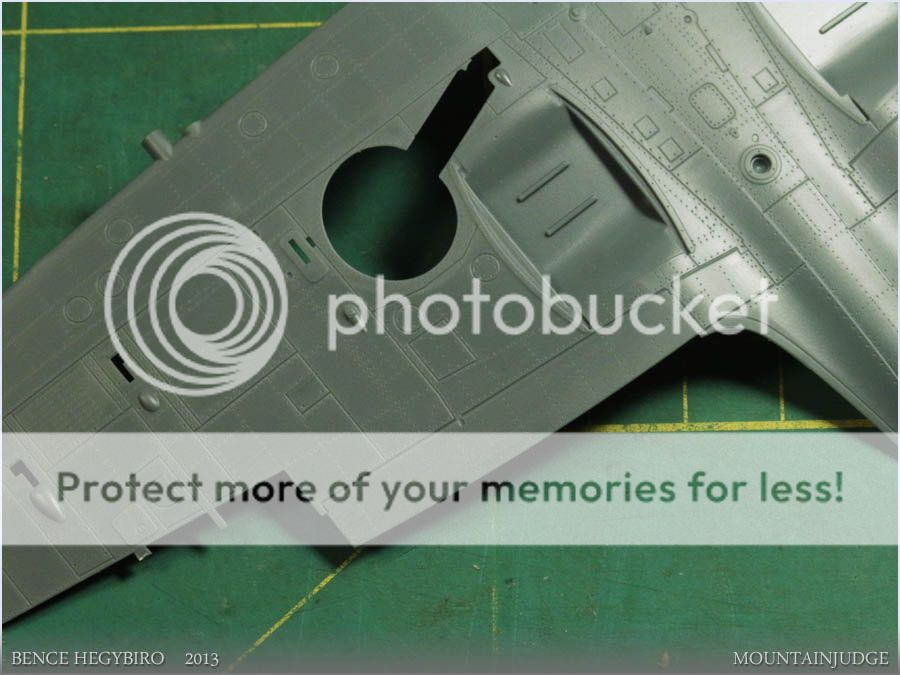

A kész kivágások.
Kép

Remélem segíthet ez a kis leírás abban, hogy nálam mi a logikája és fogásai egy ilyen kivágásnak. :)
