Kriegsfischkutter (KFK) - saját építés, 1/35

Post by Kallard »

Sziasztok!

Idén tavasszal, több évi vacillálás után belevágtam egy KFK építésébe. Ez röviden egy szabványos északi-tengeri 24 méteres halászkutter, hadi célokra 2 ágyúplatformmal és néhány mélységi bombával felszerelve. 35-ben ez közel 70 centis hosszt jelent. A két ágyú mibenléte még kérdéses, hátul többnyire 1-2 csövű (néha 4 csövű) 2 cm-est, elöl pedig különböző típusú 3,7 centiseket hordoztak. (Erősen gondolkozom egy S.K.C/30U megszkreccselésén előre.) Sok alkatrész fog az RB kínálatábÓl kikerülni (kabinablakok, kötélbakok, korlátoszlopok, helyzetjelző lámpák, kormánykerék, szellőzők, stb...).

Az hajótest építése némiképp körülményes volt, uis a legjobb általam fellelt rajzok sem tartalmaztak vízvonal-metszetet, tehát azt a fedélzetből lefele indulva, fordítva építkezve, a teljes hajótest bordarajzai alapján kellett kiszerkesztenem. Megizzasztott, de végül fényképekkel összevetve vállalható lett a forma.

Eddig két réteg palánk van rajta, mindkettő 1mm-es balza. A harmadik már a megfelelő formában és osztásvonalakkal jeleníti majd meg a valós palánkozást.

A fedélzet szintén balza, több árnyalatú akrillal változatossá téve és lakkozva.

Ha van igény, szívesen írok az építés részleteiről is, és várom a megjegyzéseket. A következőkben jönnek a képek.

Tamás

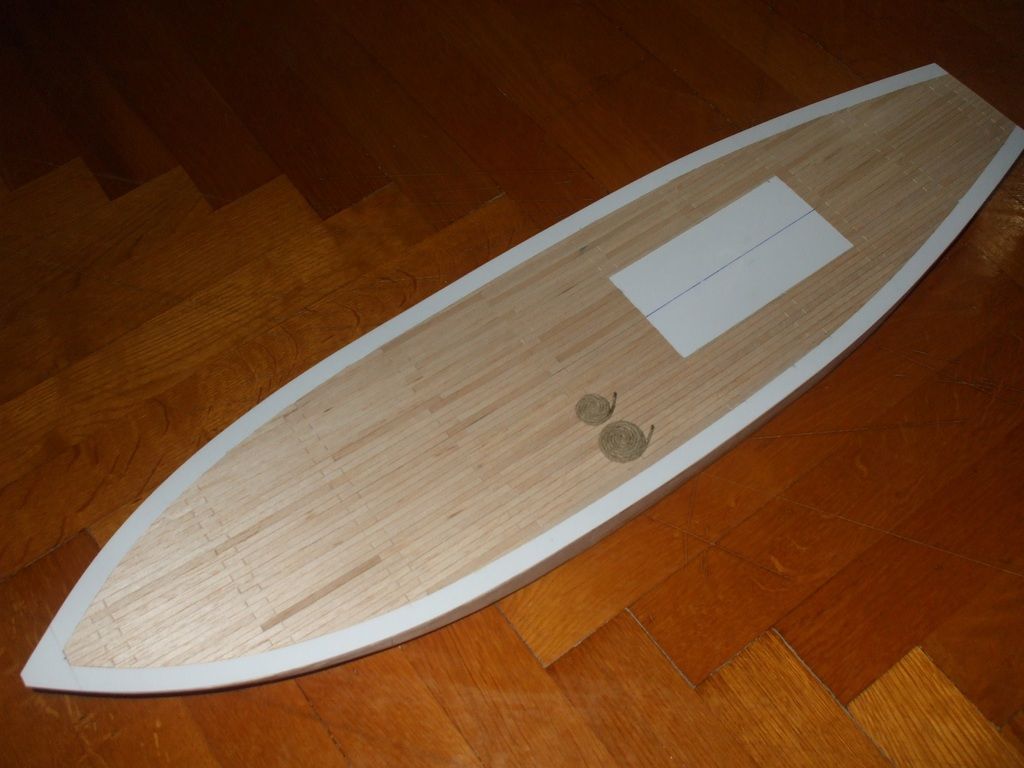

Fedélzet festve, lakkozás nélkül.

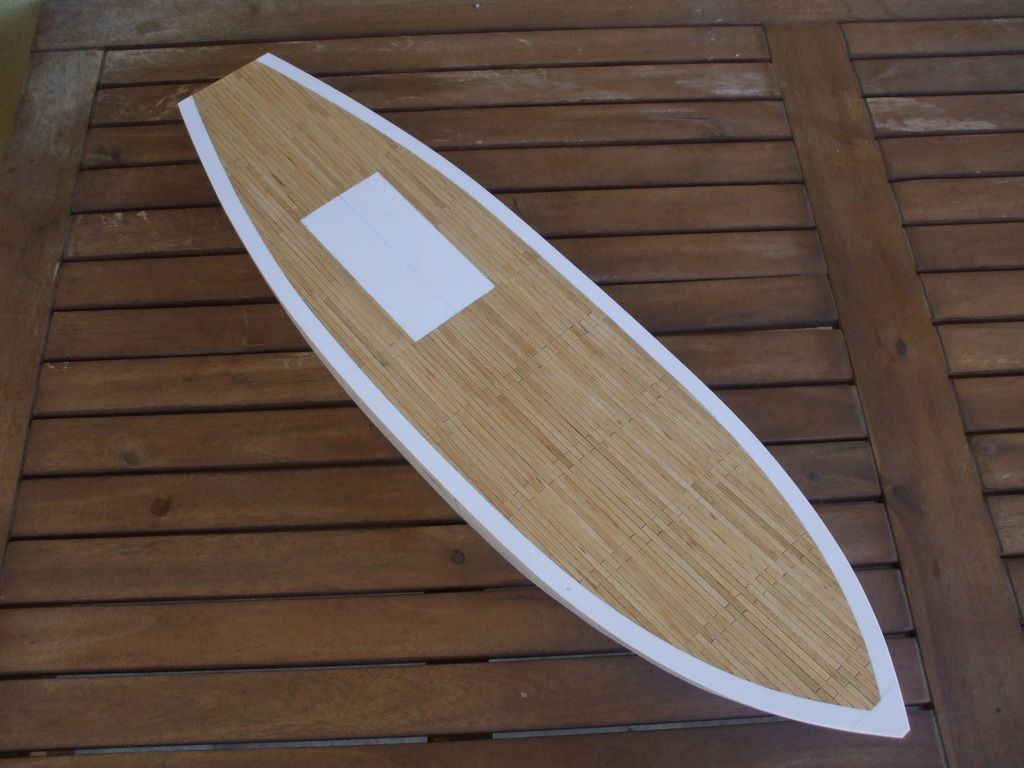

Lakkozva.

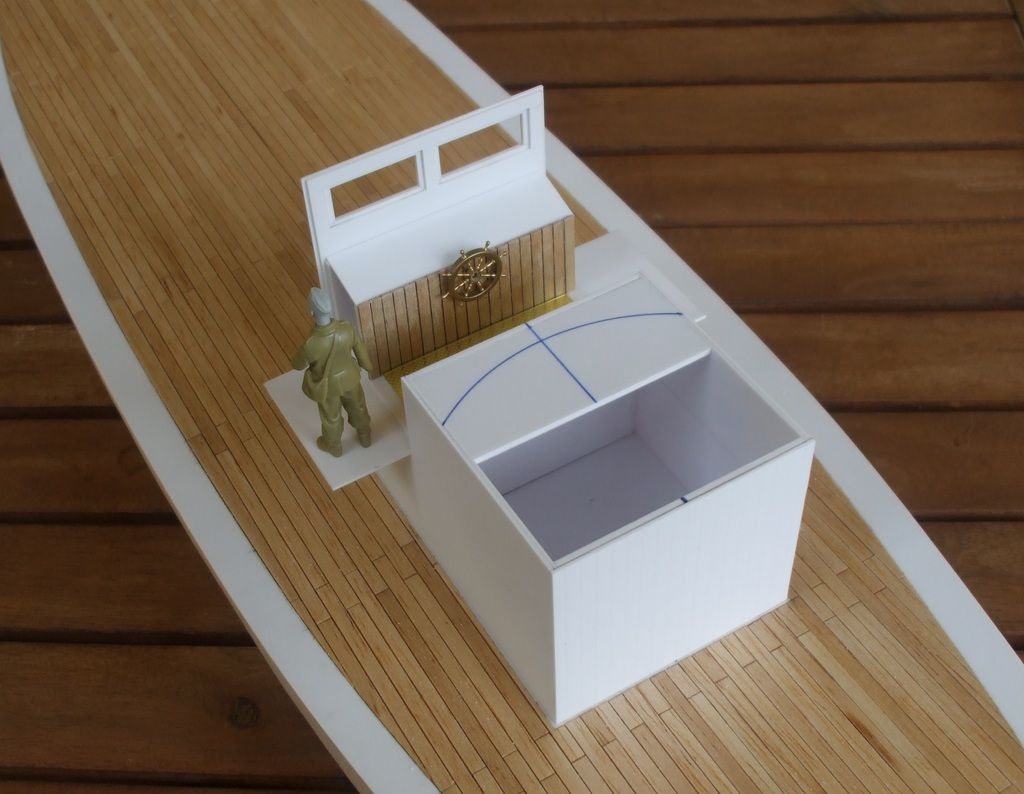

Készülget a parancsnoki híd.

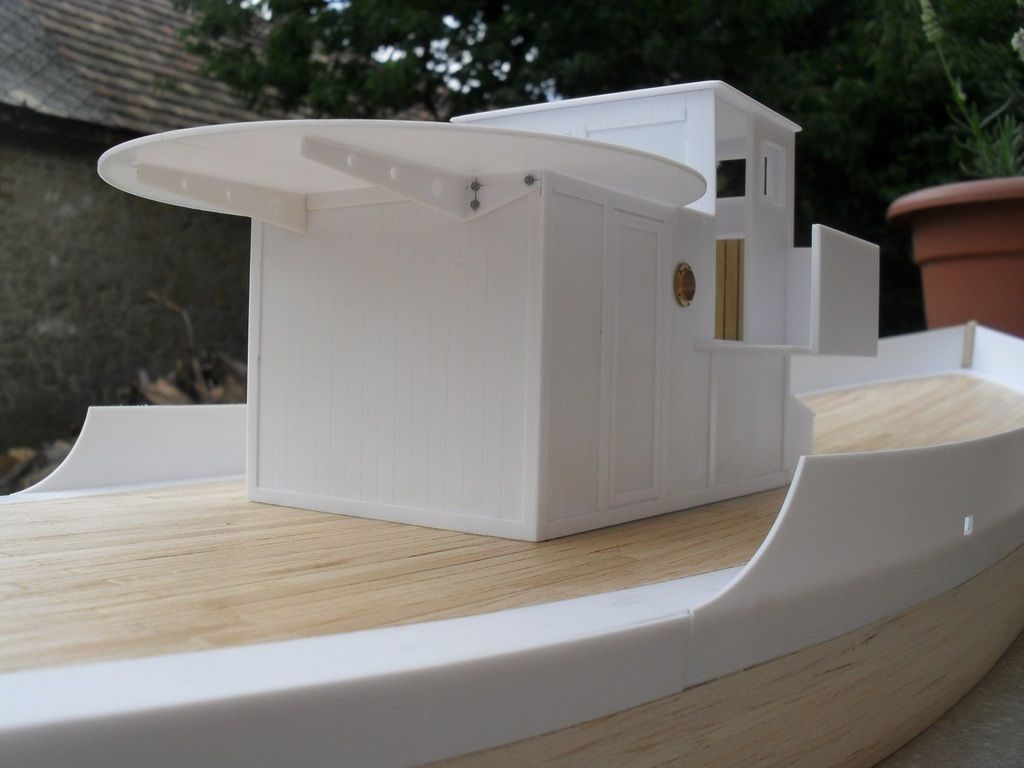

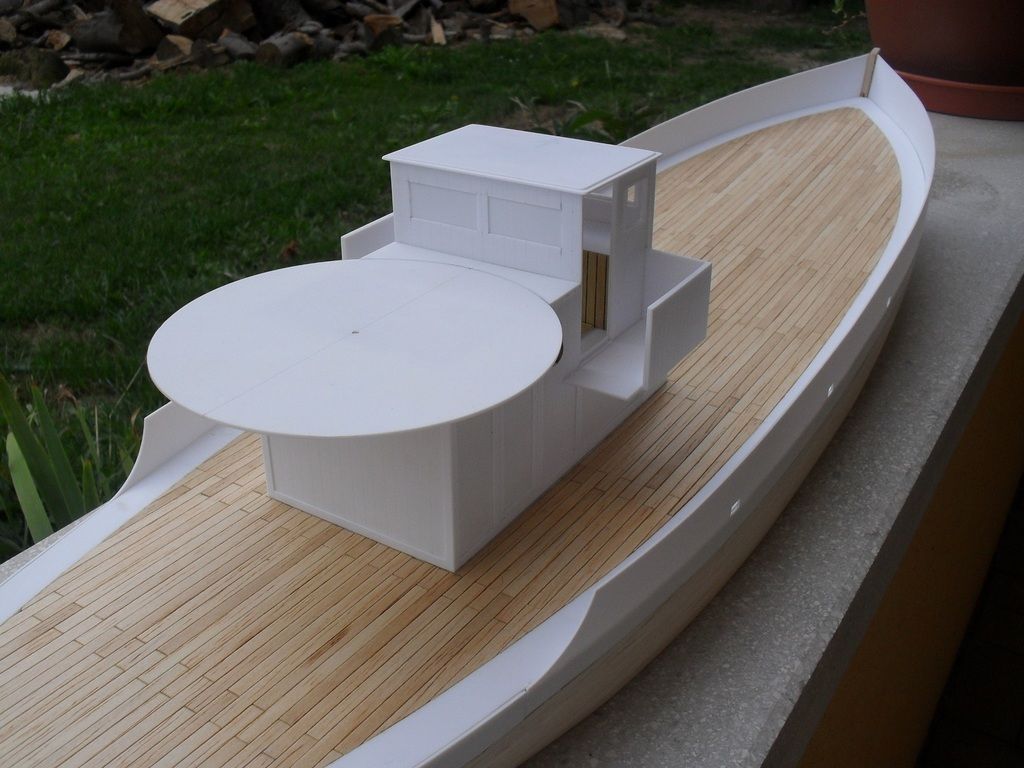

Tovább készülget, közben felkerült a második réteg palánk és a mellvéd (1mm-es sztirol).

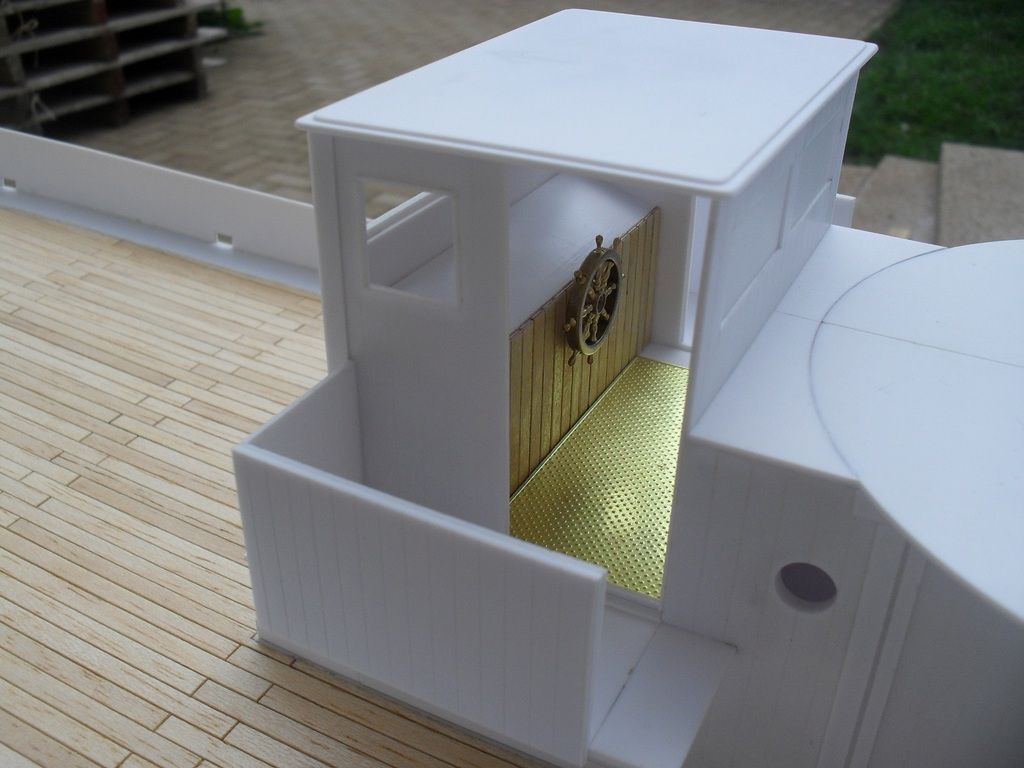

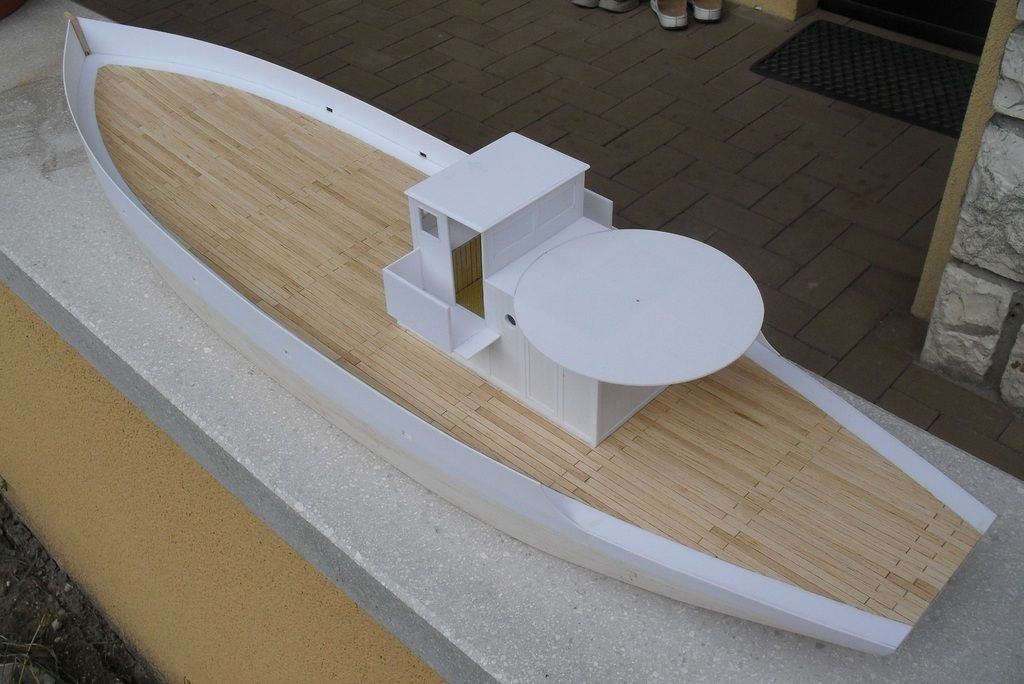

A nyers formákon túl egy picit már haladtam a részletekkel is.

Last edited by Kallard on 2015.08.24. 04:29, edited 1 time in total.

User avatar
Vadász
Posts: 4410
Joined: 2009.09.09. 07:47
Contact:

RE: Kriegsfischkutter (KFK) - saját építés, 1/35

Post by Vadász »

Húúúúú'

Ez már munka! Eddig nagyon tetszik, várom a további képeket.

Forintos
Posts: 2738
Joined: 2010.11.13. 00:19

RE: Kriegsfischkutter (KFK) - saját építés, 1/35

Post by Forintos »

Nagyon-nagyon tökéletes! De jó ilyent is látni!
Kálmán

Kallard
Posts: 23
Joined: 2013.05.27. 08:56

RE: Kriegsfischkutter (KFK) - saját építés, 1/35

Post by Kallard »

Köszönöm! A lelki szemeim előtt még valóban tökéletes volt, de a kacska kezeim hatására egyre távolodik ettől.  :)

Elfeledtem képet mellékelni az eredetiről, hogy el tudjátok képzelni, milyen lesz majd egyszer.



Más hajókhoz hasonlóan egy-egy képből itt sem lehet kiindulni, a több száz KFK számos apró részletben különbözött egymástól.

User avatar
Sanya
Posts: 500
Joined: 2010.03.30. 05:34

RE: Kriegsfischkutter (KFK) - saját építés, 1/35

Post by Sanya »

Gratulálok az eddigiekhez!

Ha még kikívánkozik belőled az a sok részlet, amit említettél, hát Ne fogd vissza magad! Szívesen olvasnám a részleteket. És ezzel nem gondolom, hogy egyedül vagyok. Amúgy meg már majdnem készen van.
Sanya

User avatar
McFrost
Posts: 6009
Joined: 2011.08.22. 02:40
Location: Paks

RE: Kriegsfischkutter (KFK) - saját építés, 1/35

Post by McFrost »

Ez az viking testvér, gyönyörű!
Tibai Pista, azaz Doug O'Riordan alias Mason ügynök

Kallard
Posts: 23
Joined: 2013.05.27. 08:56

RE: Kriegsfischkutter (KFK) - saját építés, 1/35

Post by Kallard »

Nektek is köszönöm!  :blush:

Sanya, akkor összeszedem a mondanivalómat, és amint ráérek, hozzátoldom az eddigiekhez.

Kallard
Posts: 23
Joined: 2013.05.27. 08:56

Re: Kriegsfischkutter (KFK) - saját építés, 1/35

Post by Kallard »

Sziasztok!

Előszedtem és leporoltam a kis hajót, és haladtam vele egy keveset.
SDC11429 másolata.JPG
SDC11429 másolata.JPG (429.25 KiB) Viewed 3746 times
1.: Miután kijelöltem a dörzsfa leendő helyét, az az alatti részt 1 mm-es sztirollemezből vágott csíkokkal palánkoztam be. Majd csiszoltam, szórógittel tömítettem, csiszoltam, alapozóztam, csiszoltam, satöbbi. Azért választottam a sztirolt, mert kevésbé sérülékeny, és még sokat kellett forgatni-pakolni a hajótestet.

2.: 2x2-es fenyőlécből beragasztottam a dörzsfát.

3.: 1 mm-es balzalemezből vágott csíkokkal bepalánkoztam a mellvédet. Ez egy sérülések által kevésbé fenyegetett rész, ezért választottam a balzát.

4.: Látszik, hogy az orrtőkével való találkozást még javítani kell.
SDC11427 másolata.JPG
SDC11427 másolata.JPG (513.95 KiB) Viewed 3746 times
5.: Kivágtam és beragasztottam a korlátot lezáró íves lemezt. 2 mm-es sztirol.

6.: Elkészült az elülső ágyúplatform alatti nagy doboz. Úgy kellett kialakítani, hogy a felső lemeze a vízvonal síkját kövesse.

7.: Bedeszkáztam az ágyúplatformot.
Last edited by Kallard on 2017.04.16. 03:40, edited 1 time in total.

Kallard
Posts: 23
Joined: 2013.05.27. 08:56

Re: Kriegsfischkutter (KFK) - saját építés, 1/35

Post by Kallard »

SDC11431 másolata.JPG
SDC11431 másolata.JPG (499.97 KiB) Viewed 3747 times
8-9.: Bedeszkáztam, amit még be kellett. A fotókon, rajzokon és mások makettjein többféle elrendezésű deszkázat látható, én ezt az egyszerűt választottam.
SDC11428 másolata.JPG
SDC11428 másolata.JPG (529.07 KiB) Viewed 3747 times
10.: A lépcsőben az RB Models segített. Az alkatrészek ki vannak vágva, csak méretre kell igazítani és összeragasztani.

11.: Elkészítettem a helyzetjelző lámpák takarólemezeit.

12.: A kormányállásban kivágtam a leendő műszerek helyét, és a változatosság kedvéért Aber csúszásgátló lemez került a padlóra.
SDC11432 másolata.JPG
SDC11432 másolata.JPG (428.94 KiB) Viewed 3747 times
13.: A kormányállás előtti részt a Historisches Marinearchiv-on kapott tanács miatt átalakítottam.

14.: Belekezdtem az egyéb fedélzeti mütymürüttyök készítésébe.

Kallard
Posts: 23
Joined: 2013.05.27. 08:56

Re: Kriegsfischkutter (KFK) - saját építés, 1/35

Post by Kallard »

Nemsokára sort kerítek az építés részletezésére is, amit Sanyának ígértem a múlt ezredben... :blush:

Még pár kép.
SDC11430 másolata.JPG
SDC11430 másolata.JPG (484.85 KiB) Viewed 3748 times
SDC11433 másolata.JPG
SDC11433 másolata.JPG (448.22 KiB) Viewed 3748 times
SDC11435 másolata.JPG
SDC11435 másolata.JPG (537.49 KiB) Viewed 3748 times
