SD-100 Kuba, 1961- 1:35

Készülő harcjárműmakettek.

Moderator: Rumcajsz

Sokolka
Posts: 4291
Joined: 2009.11.21. 01:20

Re: SD-100 Kuba, 1961- 1:35

Post by Sokolka »

Makettragasztóval ecseteld át az öntvényt tuppfolva amikor így feltömítőzted! Ilyenkor azt a lépést felejti el mindenki...az szépen beoldja/kilágyítja/ feltölti és pont olyan kerekdedre alakítja a formákat mint az eredeti öntvényeken látni.

User avatar
Czefi
Posts: 301
Joined: 2013.03.14. 22:57

Re: SD-100 Kuba, 1961- 1:35

Post by Czefi »

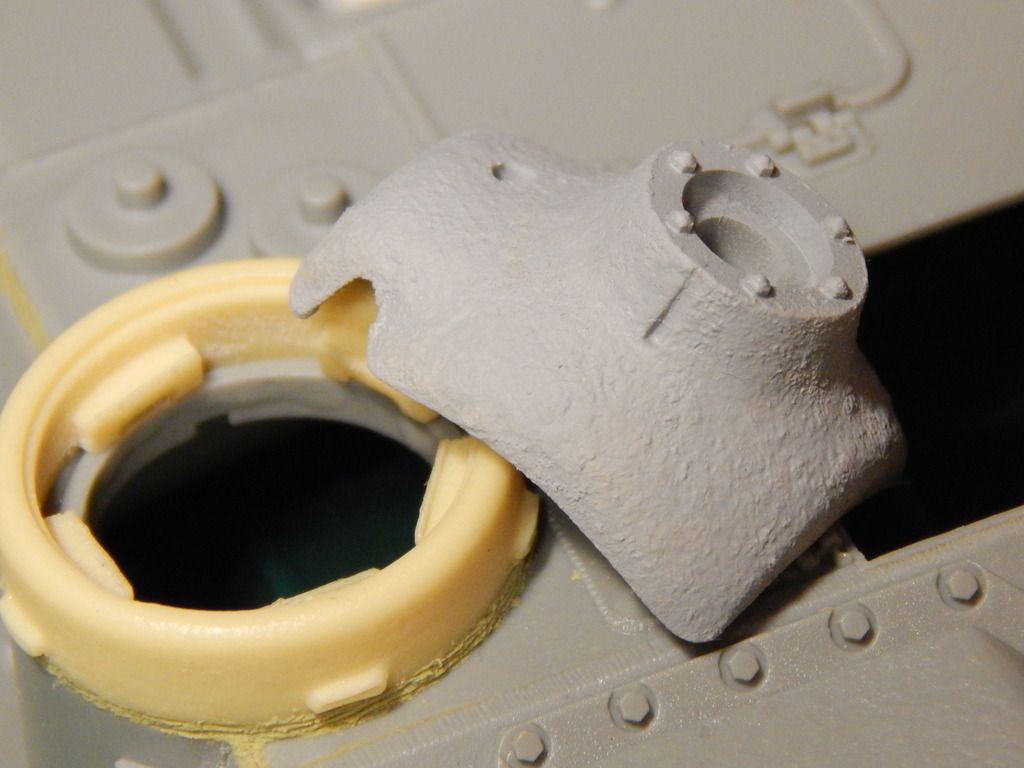

Köszi a tippet! Kipróbáltam és ha már próba, egy kis surfacer 1200-al le is fújtam ( spray-ből ).

Az eredmény:



Krafter
Posts: 462
Joined: 2013.01.25. 02:34

Re: SD-100 Kuba, 1961- 1:35

Post by Krafter »

Sokkal jobb! ;)
Még nem választottam ki a konkrét járművet, csak én is úgy vagyok vele, hogy nagyon tetszik a jármű formája. A danzigiról úgy látom vannak fotók is, így esélyes. Köszi a tippet! Amúgy ez még a jövő zenéje projekt. :)

Sokolka
Posts: 4291
Joined: 2009.11.21. 01:20

Re: SD-100 Kuba, 1961- 1:35

Post by Sokolka »

Jól néz ki :) !

Közben eszembe jutott, hogy az Aber-nek és a Bravo6-nek is van szögletes maratott szemüvege a fotókon látható stílusban pl:.
https://www.bnamodelworld.com/miscellan ... 70d3dd2dc7


User avatar
Czefi
Posts: 301
Joined: 2013.03.14. 22:57

Re: SD-100 Kuba, 1961- 1:35

Post by Czefi »

Köszi a tippet, jól is jön, mert nálam itthon csak hegesztőszemüveg van méretarányban, azt bajos lett volna átalakítani!

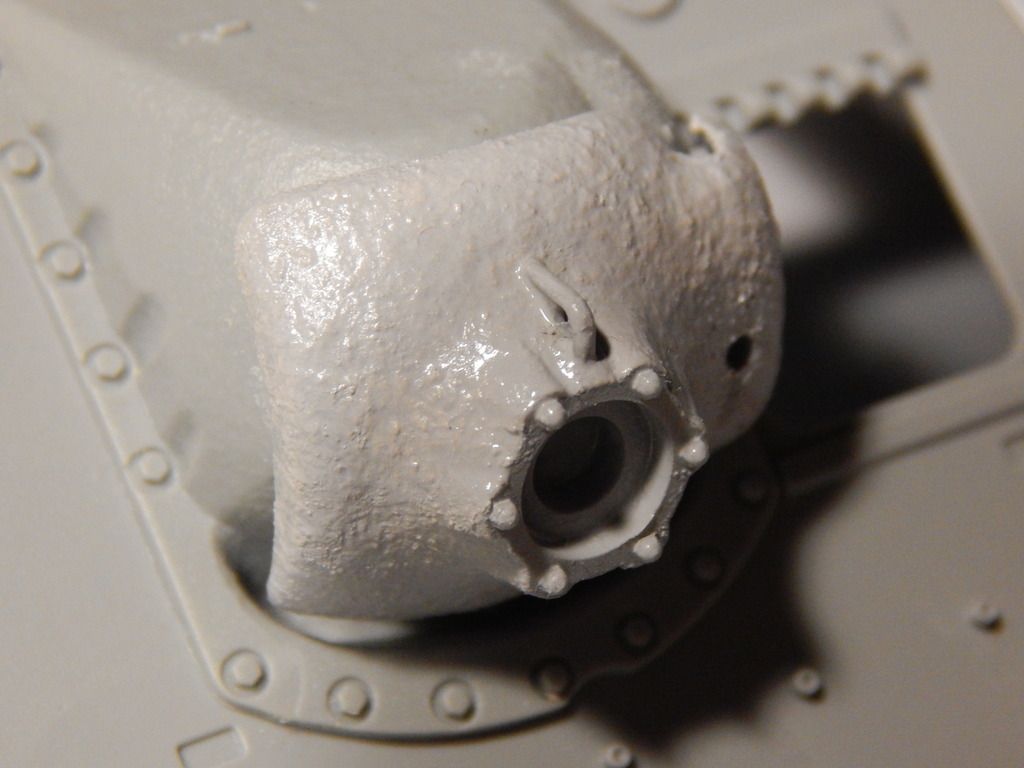

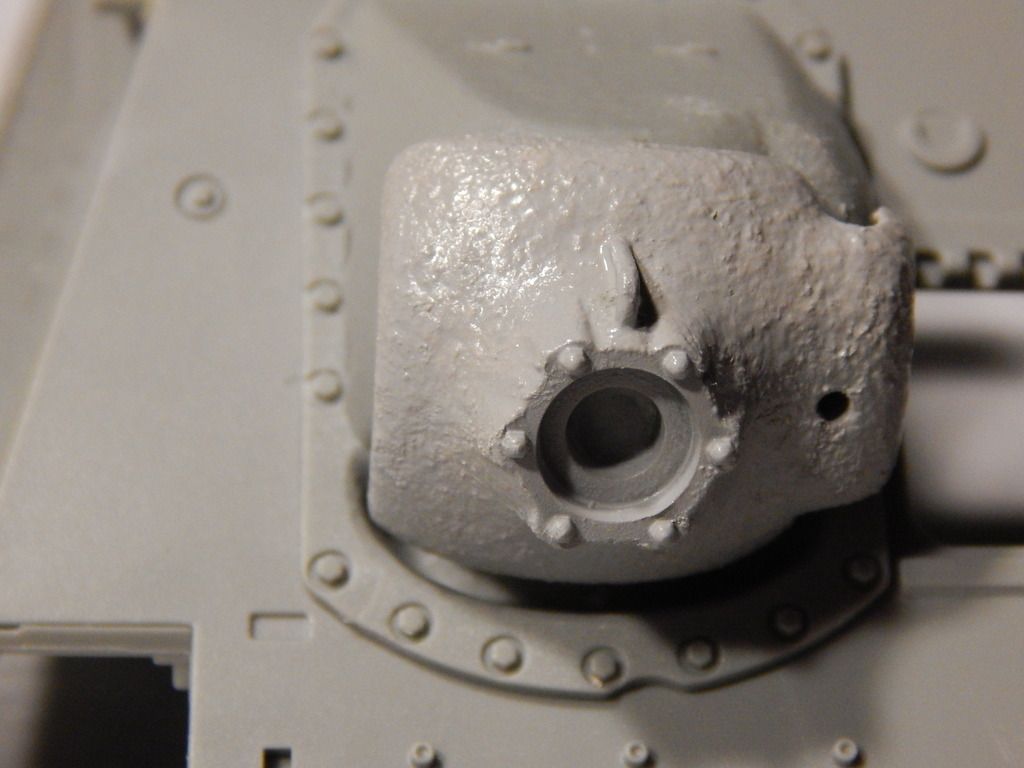

Közben a tesztek után elvégeztem a módosítást a lövegblendén:

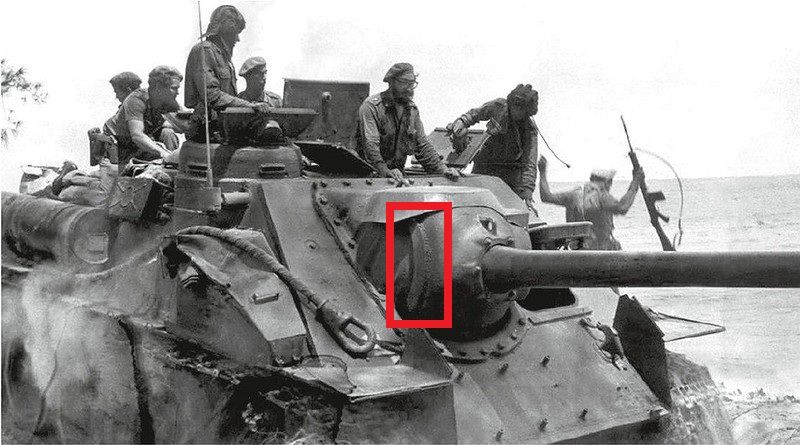

Az eredeti fotókon jól látható, hogy valami kiegészítő páncélzatot is felhegesztettek, aminek a funkciója előttem nem ismert, de a kiállított kocsin is látható, úgyhogy ezt is el kell majd még készíteni.


User avatar
Czefi
Posts: 301
Joined: 2013.03.14. 22:57

Re: SD-100 Kuba, 1961- 1:35

Post by Czefi »

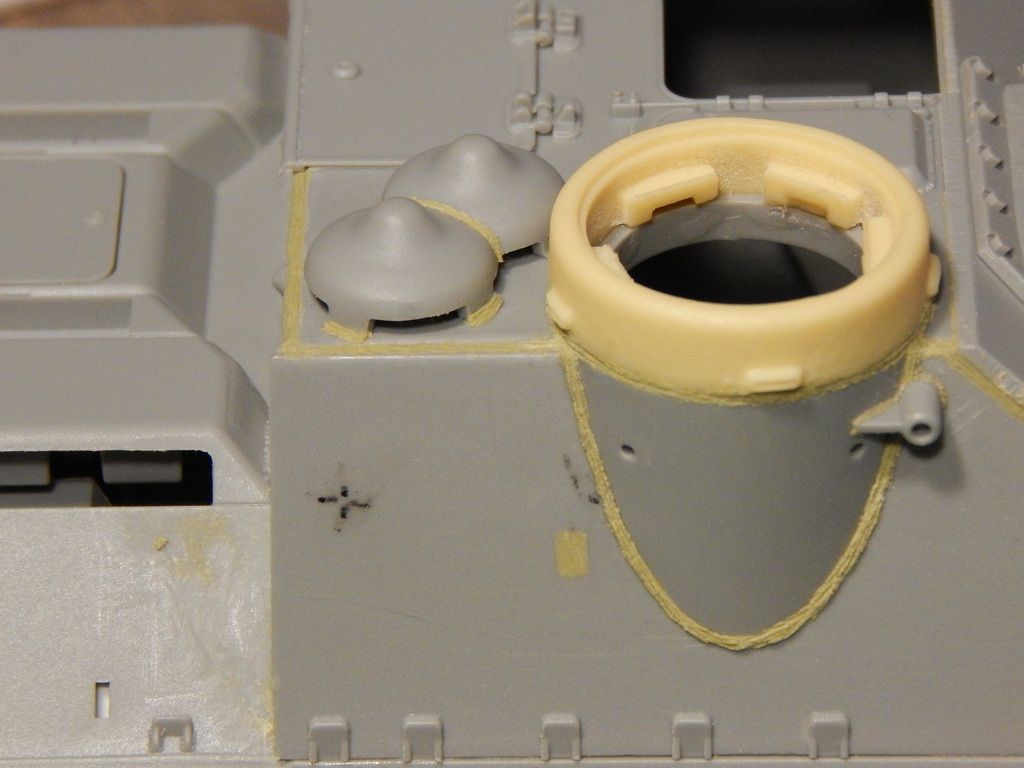

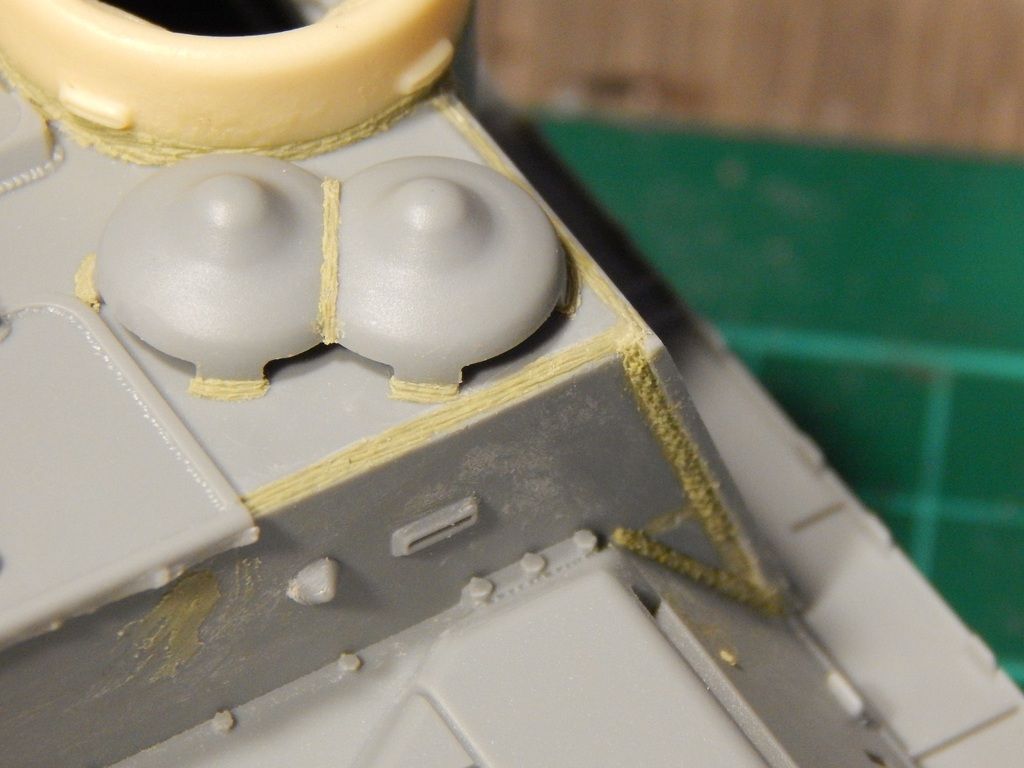

Folytattam a munkát, elkészítettem a parancsnoki kupola és az oldalpáncél hegesztéseit, a küzdőtér hátsó páncéllemezének és az oldalpáncél lemezeinek hegesztését ( ez a hosszanti irányú hegesztéstől eltérő megjelenésű volt ) valamint felkerült a két szellőztető csecs.

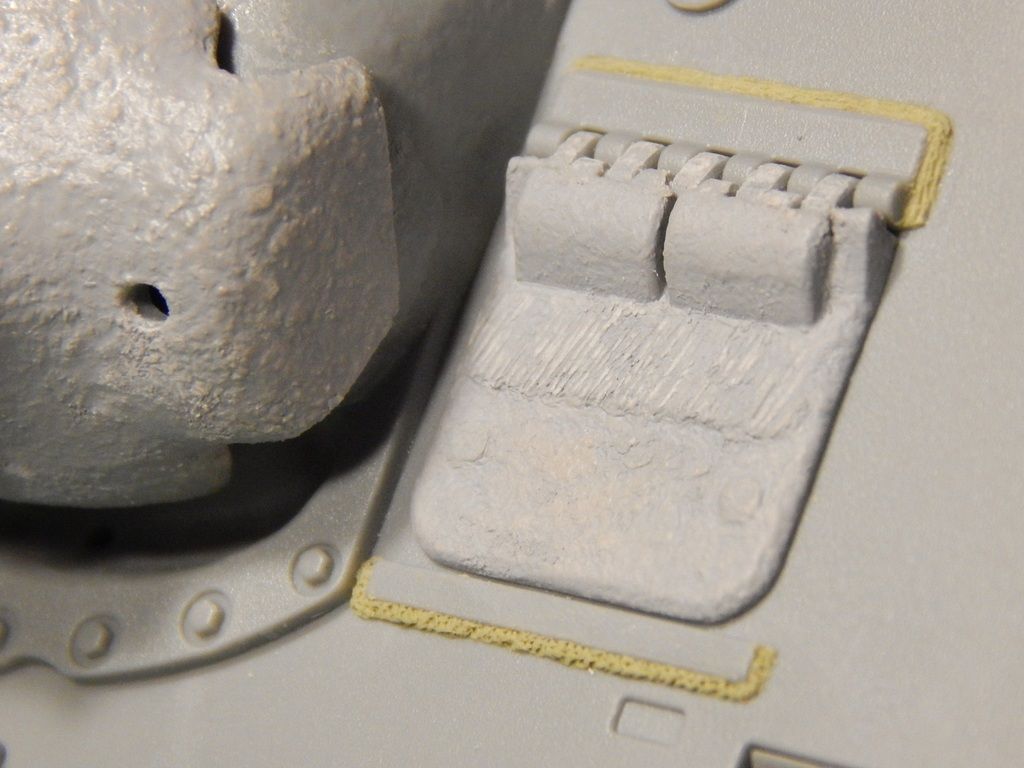

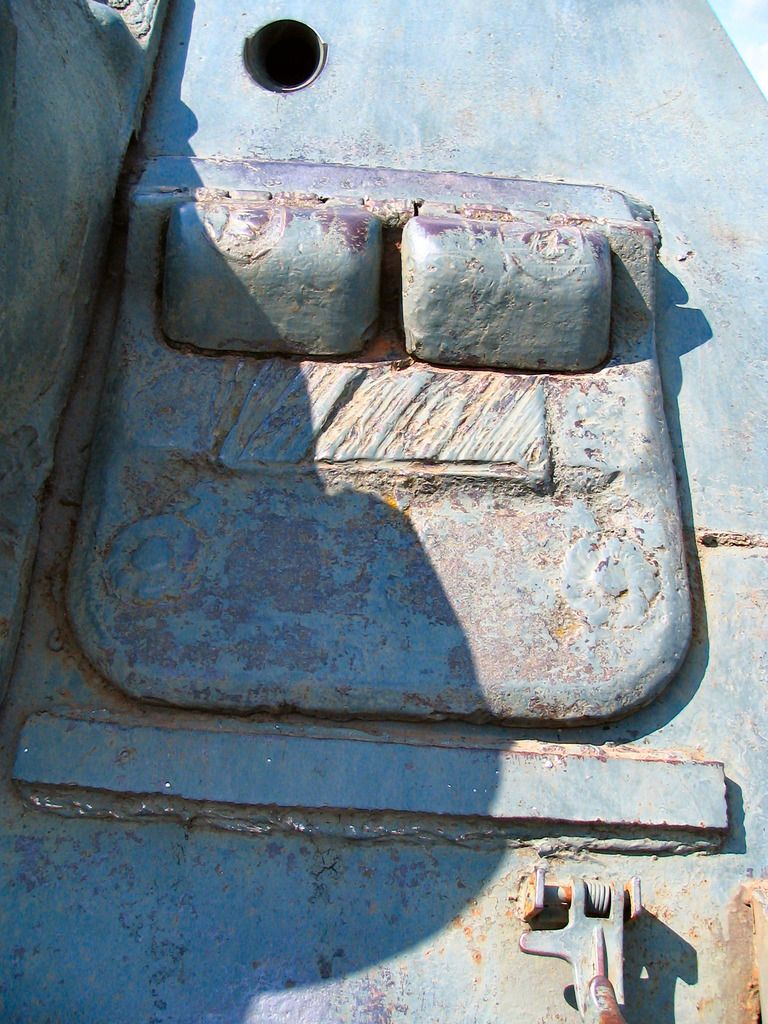

Elkészítettem továbbá a vezető búvónyílását, az eredeti időnként elég ronda öntésnél némiképp szebbet reprodukálva:



komatyi
Posts: 3380
Joined: 2010.02.20. 02:27
Contact:

Re: SD-100 Kuba, 1961- 1:35

Post by komatyi »

Pazar építésnek ígérkezik!

Csak így tovább!


Üdv! komatyi

User avatar
Czefi
Posts: 301
Joined: 2013.03.14. 22:57

Re: SD-100 Kuba, 1961- 1:35

Post by Czefi »

Kedves egybegyűltek!

Érdeklődnék, hogy az alábbi helyzetben mi lenne a teendő ?


A gyártó finoman szólva elég nagyvonalúan kezelte az alváz oldallemez és a frontpáncél kapcsolatát, majd az amúgy szintén pocsék illeszkedésű műanyag sárvédő takarná el a rést. Maratás sárhányó lesz rajta, ezért ez nem játszik, meg amúgy is elvtelen ilyen rést így hagyni. Tömítsem el a képen látható módon, vagy mi közelít a legjobban a valósághoz? Nem nagyon találtam eddig olyan képet, amin ez jól lejön.

Köszi a segítségeket előre is !

Sokolka
Posts: 4291
Joined: 2009.11.21. 01:20

Re: SD-100 Kuba, 1961- 1:35

Post by Sokolka »

A probléma az, hogy nem tudjuk, hogy az SD-100 melyik gyár terveiből jött.

Az orosz korai 100-asok a "vörösöktől" ilyen:
-teljesen megegyezik az ereszték és a vágott ív a többi gépével, - annak ellenére hogy a frontpáncél szöge más.

Csakhogy a másik két üzemből meg full-frontos páncéllal, és rátétes, hegesztett sárvédő tartókkal jöttek a gépek,
az meg valami ilyen az arab gépek többségénél is:

innen:
http://www.armchairgeneral.com/rkkaww2/ ... 100_bp.htm
http://www.armchairgeneral.com/rkkaww2/ ... 00_int.htm

szóval jó volna tudni a cseh terveket honnan benchmarkolták

User avatar
Czefi
Posts: 301
Joined: 2013.03.14. 22:57

Re: SD-100 Kuba, 1961- 1:35

Post by Czefi »

Köszi ezek jó képek!

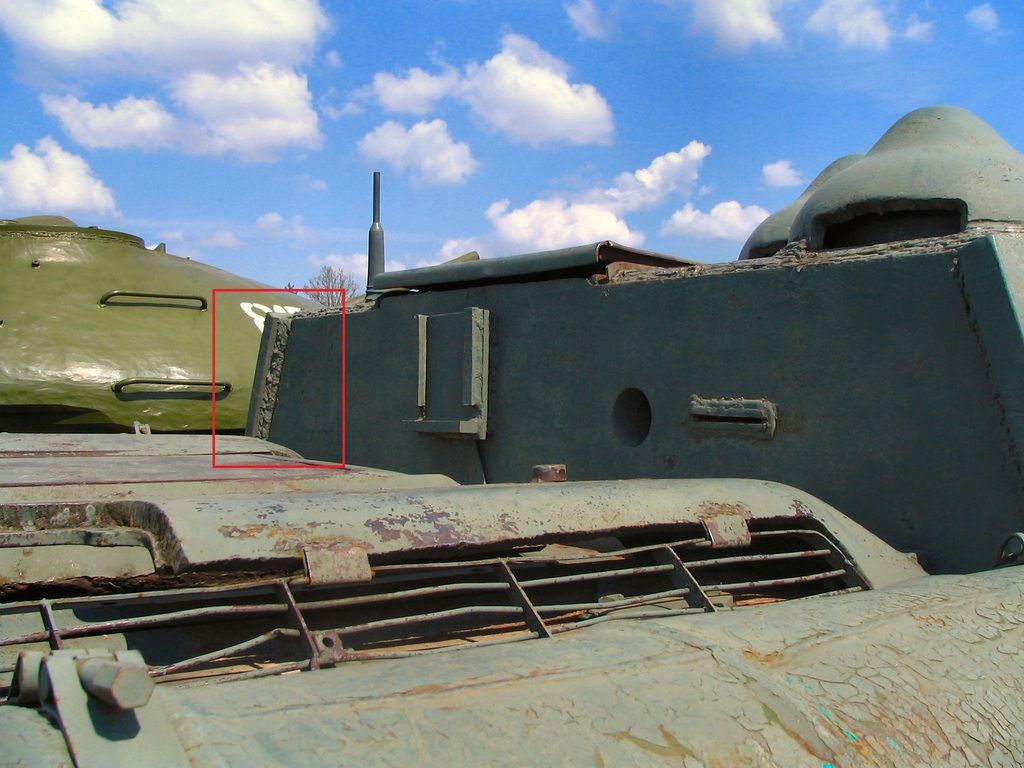

Nos, az alsó grafikán látható szerintem valószínűbbnek tűnik. A korai oroszokon pl. az páncéltest oldala-küzdőtér hátsó páncélja is ilyen fogasan volt rögzítve, plusz ott volt a gúla szerű találati csapdát kiküszöbölő páncéllemez. A cseheken ez az oldallemez minden egyéb nélkül ráfeküdt az oldallemezre, ilyen alapon az alsó grafika lehet a valószínűbb, de persze nem perdöntő a dolog...
